A transzformátortekercselő gép főbb műszaki paraméterei |
|||
|
Termékmodell |
SQ{0}}L |
SQ{0}}L |
SQ{0}}L |
|
Tekercs átmérője |
Nagyobb vagy egyenlő700 |
Nagyobb vagy egyenlő800 |
Nagyobb vagy egyenlő1000 |
|
Kábel szélesség |
Nagyobb vagy egyenlő600 |
Nagyobb vagy egyenlő700 |
Nagyobb vagy egyenlő800 |
|
Kábelelrendezés pontossága |
0.01 |
0.01 |
0.01 |
|
Orsó sebesség |
{0} rpm |
{0} rpm |
{0} rpm |
|
Orsó középső magassága |
700 mm |
700 mm |
700 mm |
|
Alkalmazható huzalátmérő |
Kerek vezeték: 0.1-3mm Lapos vezeték:Nagyobb vagy egyenlő 2x10mm |
Kerek vezeték: 0.1-3mm Lapos vezeték:Nagyobb vagy egyenlő 2x10mm |
Kerek vezeték: 0.1-3mm Lapos vezeték:Nagyobb vagy egyenlő 2x10mm |
|
Kábel motor |
Szervo 0,75 kW |
Szervo 0,75 kW |
Szervo 0,75 kW |
|
Orsó motor |
frekvencia átalakítás 2,2KW 1*10 |
frekvencia átalakítás 2,2KW 1*10 |
frekvencia átalakítás 2,2KW 1*10 |
|
Tápfeszültség |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Gép teljesítménye |
3 kW |
3 kW |
3 kW |
|
Párosítás feszültség |
Pneumatikusan állítható feszítő |
Pneumatikusan állítható feszítő |
Pneumatikusan állítható feszítő |
|
Méretek |
1500 mm (H) * 1000 mm (Sz) * 1400 mm (H) |
1650 mm (H) * 1100 mm (Sz) * 1400 mm (H) |
1800 mm (H) * 1100 mm (Sz) * 1400 mm (H) |
|
Berendezés súlya |
540 kg |
640 kg |
740 kg |
Szerkezeti jellemzők
1: Tekercselő orsó:
Megfelelő szilárdsággal és stabilitással kell rendelkeznie ahhoz, hogy forgás közben elviselje a nedves transzformátor magjának vagy tekercselő szerszámának súlyát és nyomatékát. Sebességtartománya általában a tekercselési folyamat követelményei szerint állítható, és nagy pontosságú forgásszabályozással rendelkezik a tekercselés egyenletességének biztosítása érdekében.
2: Kábelelrendezés:
Más tekercselőgépekhez hasonlóan ez is felelős a vezetékek megfelelő elrendezéséért a magon vagy a tekercsformán. Mivel a nedves transzformátorok különleges követelményeket támasztanak a tekercsek szigetelésével és tömörségével kapcsolatban, a vezetékelrendezési mechanizmus nagyobb pontosságot igényel, és pontosan tudja szabályozni a vezetékek távolságát és irányát.

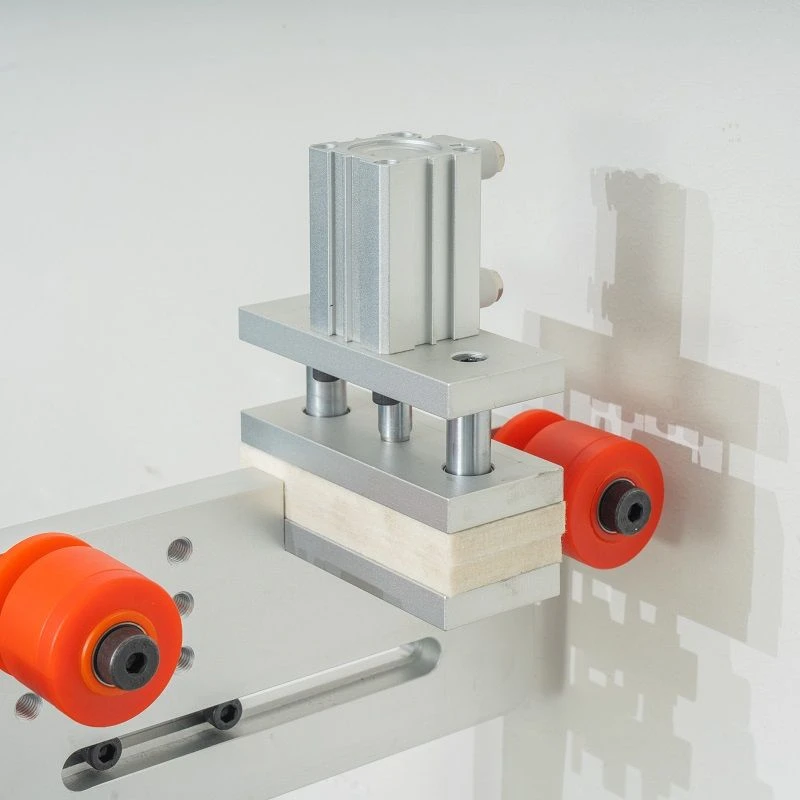

3: Feszességszabályozó rendszer:
A tekercselés minőségének biztosítása érdekében ez a rendszer biztosítja a huzal stabil és megfelelő feszültségét a tekercselési folyamat során. A nedves transzformátor tekercselésénél a megfelelő feszültség segít megelőzni a laza vezetékek okozta problémákat nedves környezetben, miközben elkerüli a vezeték szigetelőrétegének a túlzott feszültség miatti károsodását.
4: Shuangqing CNC{1}} vezérlőrendszer:
Pontosan szabályozható a fordulatok száma, a tekercselési sebesség, a huzalozási paraméterek és a tekercs feszessége. Egyes fejlett vezérlőrendszerek különféle típusú nedves transzformátorok tekercselési paramétereit is tárolhatják az egyszerű hívás és váltás érdekében.
Termék részletek
Előnyök
1: Nagy tekercselési pontosság
2: A hatékonyság javítása
3: Alkalmazkodás speciális környezetekhez
GYIK
K: Mi a fizetési határidő?
V: Fizetés ellenében szállítunk.
K: Ha olyan egyéb termékkövetelményeink vannak, amelyeket az oldala nem tartalmaz, tudna segíteni ezek teljesítésében?
V: A berendezés testreszabható az ügyfelek igényei szerint.
K: Van garancia a termékére?
V: Gyártói garancia
K: Mi határozza meg a tekercselőgép tekercselési pontosságát?
V: A tekercselés pontossága elsősorban a berendezés mechanikai szerkezeti pontosságától függ. Például a huzalelrendezés pontossága befolyásolja a huzalelrendezés tisztaságát. Ugyanakkor a vezérlőrendszer pontossága is kritikus. A fejlett vezérlőrendszerek pontosan szabályozhatják a motor forgási szögét és sebességét, hogy biztosítsák a tekercselés pontosságát.
